Av naturliga skäl konsumeras mycket av fjärrvärmen under den kalla årstiden, men mycket av denna värme går bort under sommaren. På Tekniska verken i Linköping pågår nu ett pilotprojekt där man söker efter ett bättre alternativ och ska göra beräkningsmodeller över vad ett vämelager kan innebära. Kan ett berg i Linköping fungera som ett uppladdningsbart batteri för att spara värme till vintern? Det är frågan som Tekniska verken tillsammans med samarbetspartnern Hydroc Energy ska försöka hitta svaret på.

Vad är ett värmelager?

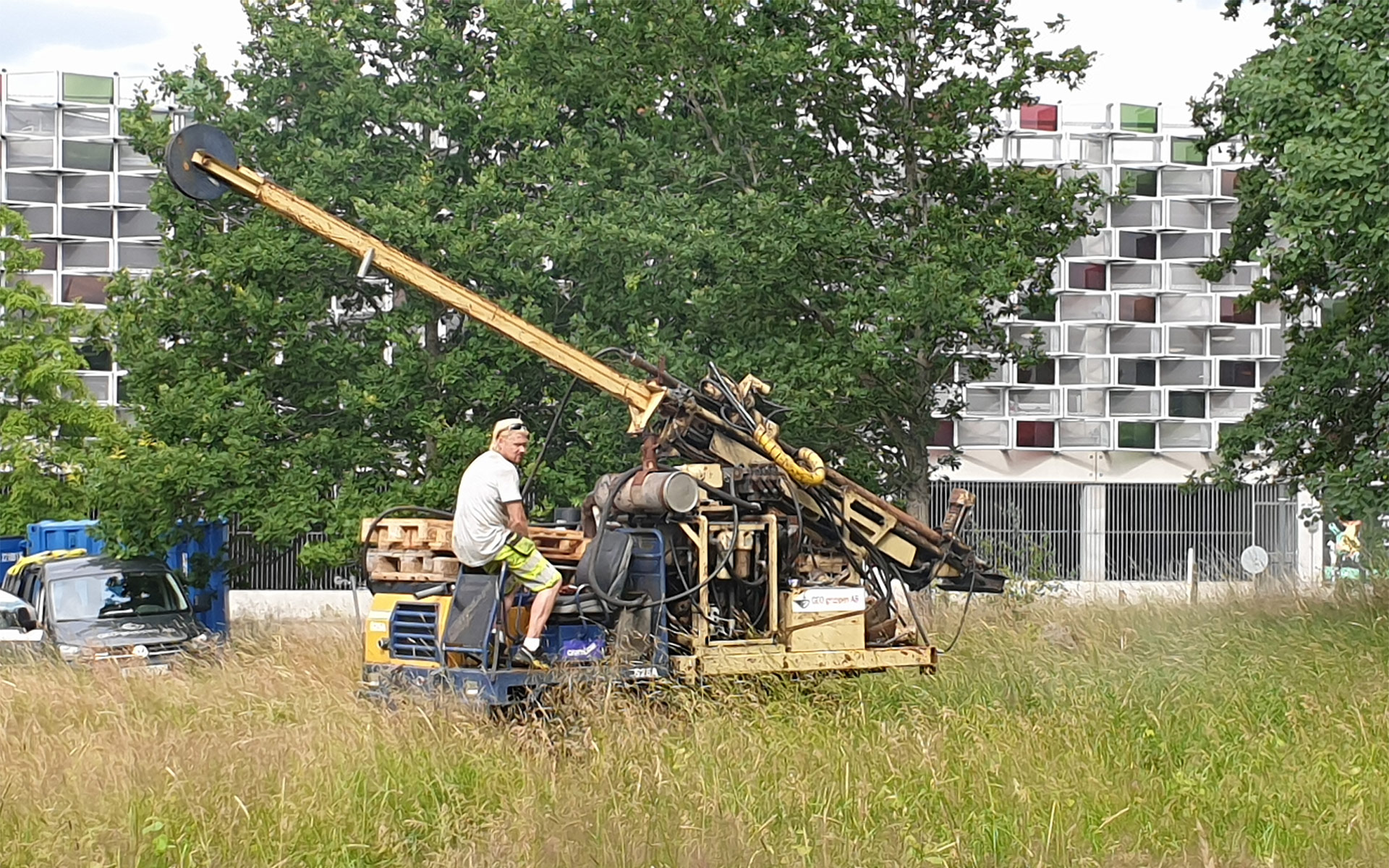

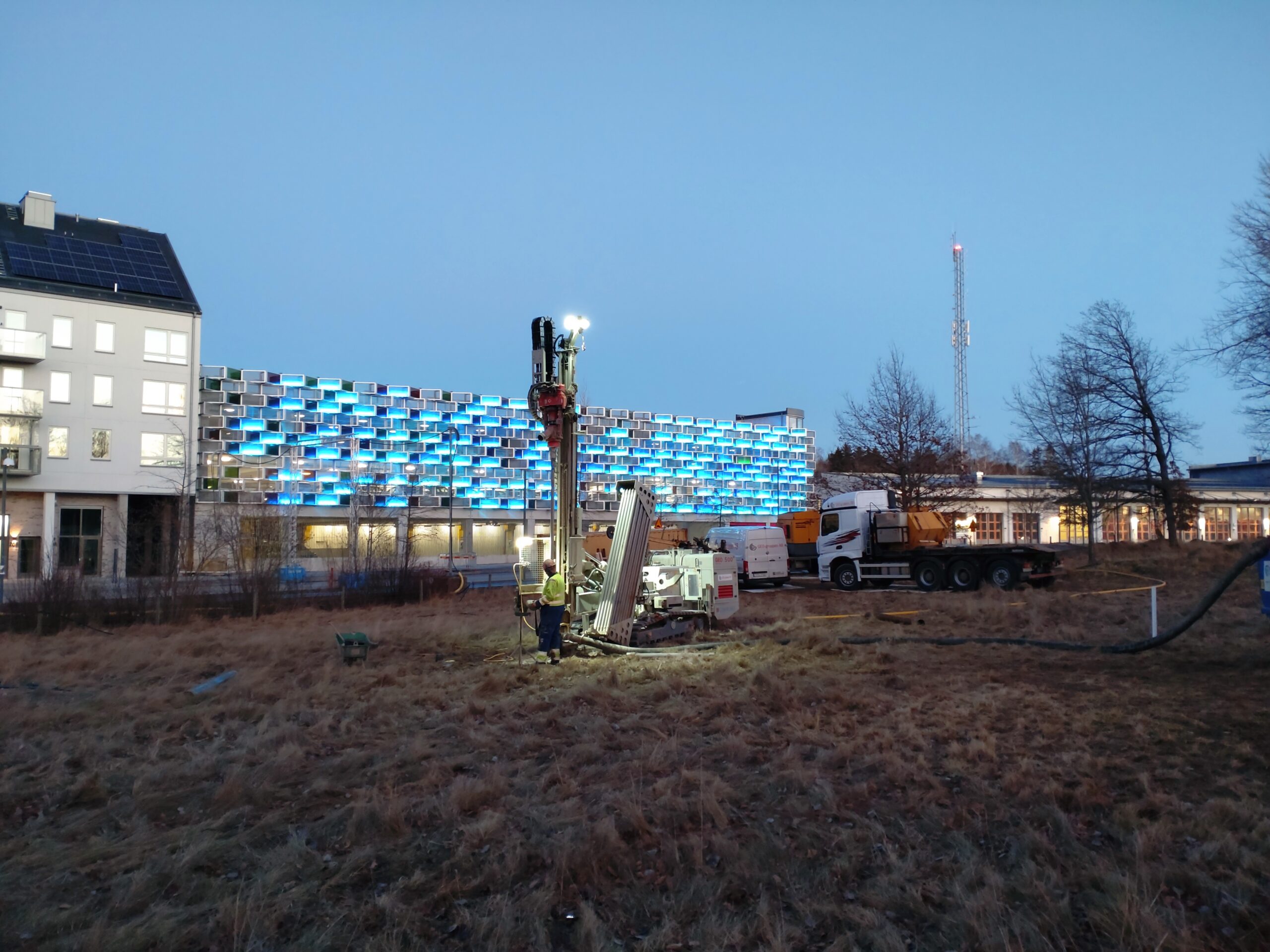

Ett värmelager handlar enkelt uttryckt om att lagra värme i berggrunden genom ett antal borrhål. Idén består i att genom några borrhål cirkulera vatten i berggrunden genom tunna sprickplan. Borrhålen är fyllda med grundvatten där man cirkulerar vatten från centrumhål till kranshål så att man värmer lagret inifrån och ut. Detta innebär att man får största möjliga nytta av den värme man har pumpat ned i borrhålen.

Sprickor i berggrunden

Det innovativa ligger i att skapa sprickor i berggrunden, som man cirkulerar grundvattnet igenom och som får fungera som värmebärare. När man laddar lagret värmer man upp grundvattnet med fjärrvärme på marken så att hett grundvatten värmer upp bergmassan när det cirkulerar genom sprickorna. Vid urladdning skickar man ner svalt grundvatten som värms upp av det heta berget som hettar upp svalt returvatten i fjärrvärmenätet så att det kan användas för uppvärmning. Det nya är att man nu faktiskt värmt upp berggrunden på detta sätt och vänt på flödet så att värmen kommer tillbaka.

Framsteg och förhoppningar

Projektet har fortfarande en bit kvar och pilotanläggningens utveckling är under utvärdering. Rejäla framsteg har gjorts och förhoppningsvis kan stadsdelen Vallastaden snart kopplas in i detta innovativa värmelagersystem. Det vore riktigt bra för en mer hållbar och effektiv värmeförbrukning. Heja utveckling!

Ekonomisk vinst

Investering i energieffektivt Hydroclager (5 GWh): 10 MSEK
Alternativt förstärkning av fjärrvärmenätet: 30 MSEK

Direkt besparing: 20 MSEK

Restvärmen produceras under sommarhalvåret till en kostnad på 0.2 SEK/kWh.
När värmen tas tillbaka från värmelagret vintertid är värdet 1 SEK/kWh enligt vår beräkning.

Uppskattad vinst från försäljningen av 5 GWh: 4 MSEK

(Beräknat på en årlig konsumtion)
